Нарезание резьбы в металлических корпусах электронной аппаратуры

Качество резьбы влияет не только на прочность соединения, но и на точность сборки всего устройства. Перекос метчика, неверно подобранный диаметр отверстия или повреждение первых витков могут затруднить установку крепежа, привести к деформации тонкой панели и потребовать доработки детали.

Где используется резьба в электронных корпусах

Металлический корпус электронной аппаратуры обычно состоит из основания, боковых стенок, лицевой и задней панелей, крышки и внутренних монтажных элементов. Резьбовые соединения применяются в нескольких зонах конструкции:

• для крепления крышек и съёмных панелей;

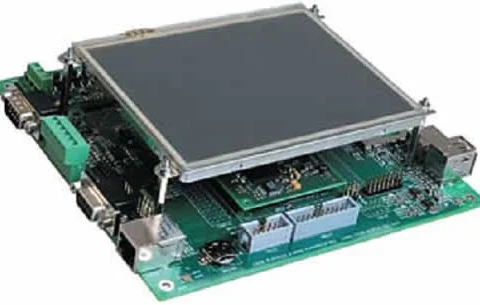

• для установки печатных плат на стойках;
• для монтажа блоков питания, вентиляторов и радиаторов;
• для фиксации DIN-реек и монтажных планок;
• для установки разъёмов и кабельных вводов;
• для соединения отдельных деталей корпуса.

В зависимости от конструкции резьба может выполняться непосредственно в стенке корпуса, в приварной детали, втулке, бобышке или закладном элементе. Возможность нарезания полноценного профиля зависит от толщины материала и предполагаемой нагрузки на соединение.

Подготовка отверстия под резьбу

Перед нарезанием резьбы необходимо получить отверстие подходящего диаметра. Его размер выбирают с учётом номинального диаметра резьбы, шага и обрабатываемого материала. Слишком маленькое отверстие увеличивает нагрузку на метчик и повышает риск его поломки. Слишком большое приводит к неполному профилю витков и снижению прочности соединения.

После сверления проверяют положение и диаметр отверстия, удаляют заусенцы и при необходимости снимают небольшую фаску. Фаска облегчает заход режущей части метчика и уменьшает вероятность повреждения первых витков. Особенно важна такая подготовка при обработке лицевых панелей, где дефекты хорошо заметны после окрашивания или нанесения декоративного покрытия.

Для глухих отверстий дополнительно контролируют глубину сверления. Внутри должно оставаться место для заходной части инструмента и стружки. Если глубина рассчитана неправильно, метчик может упереться в дно раньше, чем будет сформирован требуемый участок резьбы.

Выбор метчика

Для обработки корпусов применяют машинно-ручные и машинные метчики. Выбор зависит от материала, типа отверстия, способа работы и требуемой производительности. Для сквозных отверстий используют инструмент, который направляет стружку вперёд. Для глухих отверстий подходят метчики, выводящие стружку в сторону хвостовика.

При работе с алюминием важно предотвращать налипание материала на режущие кромки. Для стали основное значение имеют износостойкость инструмента и правильно выбранный режим резания. Тонколистовые детали требуют особенно аккуратной обработки, поскольку чрезмерное усилие может деформировать панель или нарушить геометрию отверстия.

Метчик должен соответствовать типу резьбы и установленному крепежу. Нельзя заменять один шаг другим даже при одинаковом наружном диаметре винта. Перед началом партии рекомендуется проверить результат на контрольной заготовке и убедиться, что крепёж входит без заеданий и чрезмерного люфта.

Ручное и механизированное нарезание

Ручной способ подходит для единичных деталей, ремонта и небольшого количества отверстий. Метчик устанавливают в вороток, выравнивают относительно оси отверстия и постепенно вращают. Основная сложность заключается в сохранении перпендикулярности. Даже небольшой перекос ухудшает профиль резьбы и затрудняет сборку.

При повторяющихся операциях используют сверлильные станки, резьбонарезные станки или манипуляторы. Подвижная рабочая рука позволяет перемещать инструмент между отверстиями, сохраняя правильное направление подачи. Оператору не требуется удерживать массу привода и постоянно контролировать его вертикальность.

Для разных размеров резьбы могут применяться сменные патроны. Некоторые исполнения предусматривают ограничение крутящего момента. При достижении заданной нагрузки патрон снижает передачу усилия, что уменьшает риск поломки метчика в детали.

Механизация особенно полезна при обработке крупных оснований, шкафов управления и монтажных панелей, которые неудобно многократно устанавливать на стол небольшого станка.

Роль смазочно-охлаждающих материалов

Смазка уменьшает трение, облегчает формирование профиля и способствует отводу тепла. Состав выбирают с учётом материала корпуса и принятой технологии производства. Недостаток смазки может привести к налипанию металла, ускоренному износу режущих кромок и появлению задиров.

После обработки остатки состава и стружку необходимо удалить. Это особенно важно для корпусов электронной аппаратуры. Металлическая стружка, оставшаяся внутри изделия, способна попасть на печатную плату, вызвать короткое замыкание или повредить компоненты. Очистку проводят до установки электроники, а после сборки дополнительно осматривают внутренние полости корпуса.

Типичные дефекты

К распространённым дефектам относятся:

• перекос оси резьбы;
• неполный профиль витков;
• повреждение заходной части;
• задиры на поверхности;
• застревание стружки;
• поломка метчика;
• увеличение диаметра резьбового отверстия.

Причиной перекоса чаще всего становится неправильное положение инструмента в начале обработки. Неполный профиль возникает из-за слишком большого подготовительного отверстия или износа метчика. Поломка инструмента может быть связана с недостаточным диаметром отверстия, чрезмерным усилием, отсутствием смазки или скоплением стружки.

Извлечение сломанного метчика из готового корпуса является сложной операцией. Поэтому состояние инструмента нужно контролировать заранее и не использовать метчики с повреждёнными режущими кромками.

Контроль готовой резьбы

После обработки отверстие очищают и осматривают. Для проверки применяют резьбовые калибры или контрольный крепёж. Винт должен входить без перекоса, рывков и чрезмерного сопротивления. При этом соединение не должно иметь заметного люфта.

В серийном производстве контролируют первые детали после настройки оборудования, а затем проводят проверку с установленной периодичностью. Дополнительно оценивают расположение отверстия относительно других элементов корпуса. Даже качественная резьба не обеспечит правильную сборку, если отверстие смещено относительно монтажной платы или ответной детали.

Что учитывать при выборе технологии

Способ нарезания резьбы выбирают по материалу и толщине корпуса, количеству отверстий, размерам партии и требованиям к повторяемости. Для единичной обработки достаточно ручного инструмента. При выпуске серий деталей целесообразно использовать оборудование, которое стабилизирует положение метчика и сокращает время перехода между отверстиями.

Независимо от выбранного способа результат определяется всей последовательностью операций: точной разметкой, правильным сверлением, удалением заусенцев, выбором метчика, применением смазки и контролем готовой резьбы. Соблюдение технологии позволяет получить надёжные соединения и избежать проблем при монтаже электронной аппаратуры.
