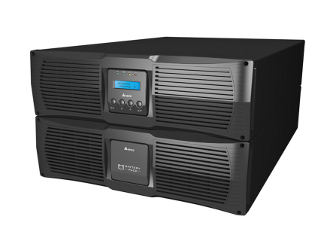

Монтаж ИБП на промышленном объекте: что важно учесть до первого включения

Особенно это важно для промышленных предприятий, где ИБП обеспечивает не отдельный компьютер, а серверную, шкафы автоматики, системы управления технологическим процессом, телекоммуникационное оборудование или другие критичные нагрузки. В такой ситуации правильный монтаж становится частью общей системы надежности, а не формальной процедурой перед вводом устройства в эксплуатацию.

Разберем, из каких этапов состоит монтаж ИБП, какие параметры необходимо проверить заранее и какие ошибки чаще всего становятся причиной проблем уже после запуска.

Почему установка ИБП требует инженерного подхода

ИБП преобразует и коммутирует электрическую энергию, поэтому к месту его установки предъявляются требования, которые могут быть существенно строже обычных требований к размещению электрооборудования.

В зависимости от конструкции устройство может содержать выпрямитель, инвертор, статический байпас, силовые полупроводниковые модули, фильтры, конденсаторы постоянной шины, вентиляторы и аккумуляторную систему. Все эти узлы зависят от качества электропитания, температуры окружающей среды и правильности подключения.

При проектировании и монтаже необходимо учитывать как минимум:

• номинальную мощность и характер нагрузки;
• параметры входной и выходной сети;
• схему заземления;
• сечение и способ прокладки кабелей;
• требования к автоматическим выключателям и защитным устройствам;
• условия охлаждения;
• расположение аккумуляторных батарей;
• доступ к оборудованию для обслуживания;
• возможность последующего ремонта или замены компонентов.

При этом паспортные данные конкретной модели всегда имеют приоритет. Универсальной схемы подключения для всех ИБП не существует.

Что проверить до начала монтажа

Одна из распространенных ошибок — привезти ИБП на объект и начинать монтаж, не проверив готовность инфраструктуры. В результате выясняется, что выделенная линия не соответствует требуемому току, отсутствует подходящее место для аккумуляторного шкафа или невозможно обеспечить нормальное охлаждение.

Поэтому до установки имеет смысл провести предварительное обследование.

1. Проверить электрическую сеть

Необходимо определить параметры питающей сети и сопоставить их с требованиями ИБП. Проверяют количество фаз, номинальное напряжение, частоту, допустимые отклонения и предусмотренную схему подключения.

Для мощных систем важно также оценить особенности входной сети и распределительного оборудования. Сам по себе факт наличия напряжения еще не означает, что сеть подходит для конкретного ИБП.

Отдельное внимание уделяют входной и выходной защите. Номиналы автоматов должны соответствовать проекту и рекомендациям производителя, а кабельные линии — расчетной нагрузке и условиям прокладки.

2. Оценить нагрузку

Номинальная мощность ИБП не должна рассматриваться отдельно от характеристик потребителей.

Важно понимать:

• какая нагрузка подключается постоянно;
• есть ли двигатели и другие потребители с высокими пусковыми токами;
• присутствуют ли импульсные блоки питания;
• насколько равномерно распределена нагрузка по фазам;
• требуется ли резервирование;
• насколько критичны отдельные потребители.

Для промышленного объекта особенно важно не ограничиваться цифрой активной мощности. Характер нагрузки влияет на режим работы инвертора и запас по мощности.

3. Проверить место установки

ИБП должен быть установлен так, чтобы обеспечивался нормальный теплообмен и оставался доступ для технического обслуживания.

Нельзя воспринимать свободное пространство вокруг оборудования как необязательное требование. В процессе работы силовые компоненты выделяют тепло, которое необходимо отводить. Если перекрыть вентиляционные каналы или установить аппарат вплотную к источнику тепла, температура внутри корпуса может существенно вырасти.

Повышенная температура ускоряет старение электронных компонентов и аккумуляторов. Поэтому проблемы с охлаждением способны проявиться не сразу после монтажа, а спустя месяцы эксплуатации.

Как организуется монтаж ИБП

Сам процесс зависит от типа и мощности оборудования, но в общем случае его можно разделить на несколько последовательных этапов.

Размещение оборудования

Сначала ИБП устанавливают на подготовленное основание. Для напольных промышленных систем необходимо учитывать массу оборудования и особенности помещения.

Важно исключить ситуации, когда корпус подвергается механическим нагрузкам, вибрации или устанавливается на неподходящую поверхность.

Если предусмотрен отдельный аккумуляторный шкаф или батарейный блок, его размещение также должно соответствовать проекту и требованиям производителя.

Подключение силовых цепей

Следующий этап — подключение входной, выходной и, если предусмотрено конструкцией, байпасной цепей.

Здесь критична аккуратность выполнения соединений. Слабый контакт в силовой цепи способен нагреваться под нагрузкой. В дальнейшем это может привести к повреждению клемм, кабелей и соседних элементов.

Поэтому при монтаже проверяют:

• соответствие кабелей расчетным параметрам;
• правильность подключения фаз и нейтрали;
• состояние клемм;
• надежность затяжки соединений;
• наличие защитного проводника;
• соответствие схемы фактическому подключению.

Конкретные моменты затяжки и требования к подключению определяются документацией на оборудование и применяемыми соединительными элементами.

Подключение аккумуляторной системы

Аккумуляторная часть требует отдельного внимания. Ошибка при подключении батарей может привести не просто к отсутствию автономной работы, а к серьезному повреждению оборудования.

До подключения необходимо убедиться в соответствии батарей требованиям ИБП, проверить полярность, последовательность соединения и состояние соединительных элементов.

Для систем с внешними аккумуляторными шкафами важно также правильно организовать защиту батарейной цепи.

Нельзя исходить из принципа «если напряжение есть, значит батарея подключена правильно». После физического подключения необходимо выполнить предусмотренные производителем проверки и убедиться, что система корректно определяет батарейный контур.

Заземление — не формальность

Защитное заземление выполняет сразу несколько функций. Оно необходимо для безопасности персонала, корректной работы защитных устройств и снижения риска повреждения оборудования при аварийных режимах.

При монтаже ИБП необходимо обеспечить соответствие подключения требованиям электроснабжения объекта и документации конкретной системы.

Особенно внимательно следует относиться к попыткам самостоятельно объединять различные цепи заземления или изменять предусмотренную производителем схему. На сложных объектах такие решения могут влиять не только на безопасность, но и на работу чувствительной электроники.

Если после установки возникают необъяснимые ошибки, помехи или нестабильность, качество электропитания и система заземления также должны рассматриваться среди возможных причин.

Что проверить после подключения

Физическое подключение ИБП еще не означает, что оборудование готово к штатной эксплуатации.

Перед передачей системы в работу необходимо выполнить комплекс проверок.

В частности, оценивают:

1. правильность силовых соединений;
2. наличие защитного заземления;
3. соответствие параметров сети требованиям оборудования;
4. состояние аккумуляторной системы;
5. работу вентиляции;
6. отсутствие механических повреждений;
7. корректность индикации и сообщений системы управления;
8. работу байпаса, если он предусмотрен;
9. переход между режимами работы;
10. поведение оборудования под нагрузкой.

Особенно полезна проверка не только в режиме холостого хода, но и в условиях, максимально приближенных к реальной эксплуатации.

Почему первый запуск без нагрузки не всегда показателен

ИБП может нормально включаться без нагрузки и при этом иметь проблему, которая проявится только после подключения потребителей.

Под нагрузкой увеличивается ток через силовые элементы, растет тепловыделение, изменяется режим работы преобразовательной части. Именно поэтому испытания должны учитывать реальный режим эксплуатации.

Например, если ИБП запускается штатно, но при подключении нагрузки появляется авария, нельзя автоматически считать неисправным инвертор. Причина может находиться в перегрузке, параметрах нагрузки, системе охлаждения, цепях измерения или другом узле.

Здесь особенно важен принцип: симптом не равен первопричине.

Типовые ошибки при монтаже

Недостаточное охлаждение

Оборудование устанавливают в тесном шкафу или помещении без учета тепловыделения. Первое время система работает нормально, но при продолжительной нагрузке температура возрастает и появляются аварии.

Неправильный выбор защиты

Защитные аппараты подбираются без учета особенностей ИБП. В результате возможны нежелательные отключения или недостаточная защита линии.

Ошибки при подключении батарей

Нарушение полярности, последовательности соединения или требований к батарейной защите может привести к серьезным последствиям.

Игнорирование характера нагрузки

ИБП выбирают только по суммарной мощности потребителей, не учитывая пусковые режимы и особенности отдельных устройств.

Отсутствие доступа для обслуживания

Иногда оборудование размещают так, чтобы оно физически помещалось в помещении, но открыть панели или безопасно выполнить диагностику впоследствии невозможно.

Для промышленного объекта это создает дополнительный риск: при неисправности ремонт усложняется, а время простоя увеличивается.

Что делать, если после монтажа ИБП работает нестабильно

Предположим, система запускается, но периодически переходит на батареи, выдает аварийные сообщения или отключается при увеличении нагрузки.

В такой ситуации не стоит сразу менять силовые компоненты или само устройство.

Последовательность поиска причины может выглядеть следующим образом:

симптом → условия возникновения → фиксация параметров → проверка внешних цепей → диагностика внутренних узлов → определение первопричины.

Сначала необходимо выяснить, при каких условиях возникает проблема: сразу после запуска, при определенной нагрузке, после прогрева или во время перехода между режимами.

Затем проверяются внешние факторы — сеть, нагрузка, кабельные соединения, защита, температура и батарейная система.

Если внешняя часть исправна, переходят к диагностике самого ИБП.

Такой подход важен потому, что замена одного вышедшего из строя элемента не гарантирует устранения неисправности. Например, повреждение силового полупроводникового элемента может быть следствием проблем в драйвере, цепи управления, системе охлаждения или перенапряжения. Если заменить только сам элемент, отказ может повториться.

Когда после монтажа нужна диагностика

Неисправность, выявленная сразу после установки, не всегда означает заводской дефект.

Причиной могут быть:

• неправильные параметры питающей сети;
• ошибка подключения;
• несовместимая нагрузка;
• проблемы с аккумуляторами;
• недостаточное охлаждение;
• ошибки в защитной аппаратуре;
• повреждение оборудования при транспортировке;
• неисправность одного из электронных узлов.

Если базовые проверки не позволяют определить причину, дальнейшая эксплуатация методом проб и ошибок может только увеличить ущерб.

В таких случаях целесообразна профессиональная диагностика с проверкой как силовой, так и управляющей части оборудования. Если требуется монтаж ИБП , обследование существующей системы или оценка ее технического состояния, важно заранее определить состав работ и требования конкретного оборудования.

Монтаж или замена: почему это связано с общей экономикой объекта

Для предприятия стоимость установки — лишь одна составляющая расходов. Гораздо существеннее могут оказаться последствия неправильного решения.

Если из-за ошибки при монтаже останавливается критический участок производства, стоимость простоя способна значительно превысить затраты на саму установку.

Поэтому при модернизации или восстановлении системы имеет смысл оценивать несколько параметров одновременно:

Иногда установка нового ИБП является очевидным решением. В других случаях восстановление существующей системы оказывается рациональнее, особенно если новое оборудование требует серьезной переделки инфраструктуры.

Главное — принимать решение после технической оценки, а не только по первоначальной цене.

Особенности эксплуатации ИБП в промышленной среде

После успешного ввода в эксплуатацию работа с ИБП не заканчивается. Состояние системы необходимо контролировать в течение всего срока службы.

Периодически оценивают:

• температуру в помещении;
• состояние вентиляции;
• чистоту вентиляционных каналов;
• состояние аккумуляторов;
• наличие аварийных сообщений;
• параметры входной и выходной сети;
• нагрузку;
• состояние соединений.

Для промышленного оборудования особенно важна динамика параметров. Если ИБП начинает чаще переходить на батареи, появляются новые предупреждения или увеличивается температура, это повод разобраться с причиной до возникновения аварийного отказа.

Профилактическая диагностика в таком случае позволяет перейти от ремонта после остановки к управляемому техническому обслуживанию.

Как организовать монтаж без лишних рисков

Оптимальная последовательность выглядит достаточно просто:

обследование объекта → проверка электросети и нагрузки → подготовка места → установка → подключение силовых и батарейных цепей → проверка заземления → первичный запуск → испытания → передача в эксплуатацию.

При этом на каждом этапе важно сверяться с документацией конкретного ИБП. Даже оборудование одного функционального назначения может иметь разные требования к подключению, охлаждению, защите и аккумуляторной системе.

Для предприятий Санкт-Петербурга и других регионов с плотной промышленной инфраструктурой это особенно актуально: ИБП часто работает не изолированно, а является частью уже существующей системы электроснабжения и автоматизации. Поэтому любое изменение должно учитывать взаимосвязь оборудования между собой.

Заключение

Грамотный монтаж ИБП — это не просто установка корпуса и подключение нескольких кабелей. Необходимо проверить сеть, нагрузку, защиту, заземление, аккумуляторную систему, охлаждение и возможность дальнейшего обслуживания.

Самая распространенная ошибка — искать проблему исключительно внутри ИБП, не проверив внешние условия эксплуатации. Не менее опасна обратная ситуация, когда после устранения явной неисправности оборудование сразу возвращают в работу без выяснения причины отказа.

Рациональный подход состоит в последовательной диагностике: сначала оцениваются условия эксплуатации и внешние цепи, затем внутренние узлы оборудования. Это позволяет снизить риск повторного отказа и принять обоснованное решение — продолжать эксплуатацию, выполнять ремонт или рассматривать замену системы.

Правильная установка ИБП начинается задолго до его первого включения. Параметры сети, характер нагрузки, заземление, аккумуляторная система и охлаждение напрямую влияют на надежность оборудования. В статье разобраны основные этапы монтажа, типичные ошибки и подход к диагностике проблем, возникающих после запуска.
