Гибридно-пленочные DC/DC-преобразователи ECRI Microelectronics для применения в аппаратуре специального назначения наземного базирования, авиационной и ракетной техники

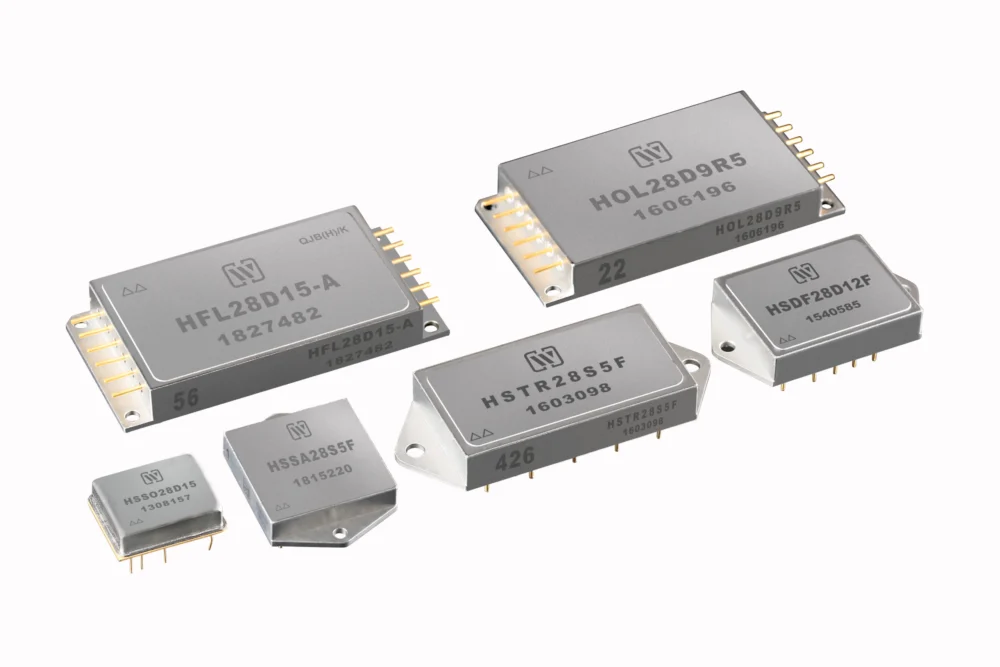

Для замены гибридно-пленочных DC/DC-преобразователей компаний VPT и Interpoint (США) компания ECRI Microelectronics, входящая в Китайскую корпорацию электронных технологий (China Electronics TechnologyGroup Corporation — CETC), предлагает модули преобразователей напряжения серии HSSO (мощности 1–1,5 Вт), HSSA (мощности 4–6 Вт), HSDF (мощности 10–20 Вт), HSTR (мощности 20–40 Вт), HFL (мощности 50–65 Вт) и HOL (мощности 66–120 Вт). Модули выполнены по толстопленочной гибридной технологии в герметичных металлических корпусах и доступны в исполнении с вертикальным расположением выводов для монтажа на печатную плату и с горизонтальным расположением выводов для объемного монтажа.

Конструкция и производственный процесс соответствуют требованиям общих технических условий GJB2438A-2002 к гибридным интегральным микросхемам.

Модули обеспечивают гальваническую развязку входных и выходных цепей, широкий диапазон входных напряжений, низкий уровень шумов и пульсаций выходных напряжений, высокую электромагнитную совместимость, устойчивы к импульсным помехам, оснащены защитой от пониженного напряжения, короткого замыкания; некоторые модели имеют функцию синхронизации от внешнего генератора частоты и командный вход дистанционного включения, одноканальные модели имеют функцию подстройки выходного напряжения.

Для дополнительного подавления помех во входных цепях предлагаются модули фильтров электромагнитных помех.

Кроме того, модули характеризуются стойкостью к воздействию механических и климатических факторов.

Основные характеристики DC/DC-преобразователей:

• одно-, двух- и трехканальные модели с выходными номинальными напряжениями 3,3; 5; 6,3;12;15; 28; ±5; ±12; ±15; +5/±12 и +5/±15 В;
• входное напряжение: 15–50 В (16–40 В);
• стойкость импульсным напряжениям: 80 В длительностью 1 с;
• КПД: 72–91% (зависит от модели);
• диапазон рабочей температуры: –55…+125 °С, диапазон температуры хранения: –65…+150 °С (на основании корпуса);
• устойчивость к воздействию одиночного механического удара: 1500g;
• сопротивление электрической изоляции между входными и выходными цепями: 100 Мом;
• небольшой пусковой ток и малое время установления выходного напряжения;
• среднее время между отказами (MTBF), рассчитанное по справочнику GJB/Z299C-2006 для температуры корпуса +25 °C: 3 000 000–4 000 000 ч для условий работы в стационарной аппаратуре.
• предназначены для применения в аппаратуре специального назначения наземного и морского базирования, авиационной и ракетной техники.
