Многослойные интегральные схемы сверхвысоких частот СВЧ на основе керамики с низкой температурой обжига
Введение
К ключевым моментам, определившим современный уровень развития радиоэлектроники, относятся: смещение несущей частоты радиосигналов в область сверхвысоких частот (СВЧ), применение цифровой обработки сигналов и внедрение интегральной технологии.
Повышение несущей частоты радиосигнала (уменьшение длины волны) было связано, прежде всего, с перегруженностью низкочастотной области спектра, а также с необходимостью резкого увеличения емкости каналов связи и скорости передачи информации. Уменьшение длины волны излучения также привело к повышению разрешающей способности радаров, позволило применять помехоустойчивые виды модуляции и т. д.
Повсеместный переход к цифровым системам вызван колоссальными возможностями цифровой обработки сигналов — кодирования, управления, организации сервисов и др. Приемо-передающие устройства современных телекоммуникационных систем включают антенну, СВЧ-тракт, преобразователь частоты (смеситель) и цифровую часть.
Развитие интегральной технологии сделало возможным выполнение отдельных элементов и целых функционально законченных узлов как цифровой, так и высокочастотной частей устройства в виде малогабаритных интегральных схем (ИС).
Новейшие многослойные технологии позволяют объединять все пассивные компоненты СВЧ-тракта, включая антенну, в единую ИС. Использование трехмерной конструкции позволяет создавать миниатюрные структуры с высокой степенью интеграции и открывает широкие возможности для улучшения электродинамических, массогабаритных, климатических, экономических и других параметров.
Первые объемные ИС СВЧ-диапазона, идея создания которых логично следовала из опыта разработки полупроводниковых ИС с высокой степенью интеграции, использовали монолитно-интегральную технологию. В последнее время широкое распространение получила гибридная технология многослойных ИС СВЧ на основе керамики с низкой температурой обжига — КНТО (Low Temperature Cofired Ceramics — LTCC). Благодаря использованию толстопленочной технологии такие ИС обладают низкой себестоимостью, что представляет значительный интерес с точки зрения массового производства СВЧ-устройств для систем мобильной и беспроводной связи.
На пассивную многослойную ИС могут устанавливаться элементы, изготовленные с применением других технологий: полупроводниковые приборы, монолитно-интегральные схемы управления сигналом, микроэлектромеханические системы (МЭМС), перестраиваемые компоненты на основе сегнетоэлектрических материалов и др. Это позволяет создавать многофункциональные модули, выполненные на единой подложке. Компоновка на единой подложке (System-on-Chip — SoC) или в едином корпусе (Systemin-Package — SiP) является самым быстроразвивающимся и перспективным направлением современной микроэлектроники.
Настоящий обзор призван отразить современное положение дел в области создания многослойных ИС СВЧ на КНТО, продемонстрировать широкие возможности этой перспективной технологии, экспериментальные разработки и образцы коммерческих СВЧ-устройств, реализованных на КНТО.
Часть 1. Технология и элементная база
Материалы КНТО и технология изготовления многослойных ИС
В технологии многослойных ИС на КНТО можно выделить два самостоятельных процесса: изготовление керамических листов и изготовление многослойных структур на их основе.
Изготовление керамических листов представляет собой процесс, в котором композитный раствор в виде суспензии, состоящей из частиц керамики, боросиликатного стекла и различных модификаторов, наносится на плоскую поверхность, называемую основой [1].
Разделяют два метода нанесения раствора: метод раскатывания и метод покрытия [2]. При использовании метода раскатывания (Рис. 1а) основа перемещается относительно резервуара с раствором. Суспензия выдавливается через щель, ширина которой и определяет толщину раскатываемых листов. При использовании метода покрытия (Рис. 1б) гибкая основа протягивается через резервуар с раствором. В результате основа оказывается покрытой тонким слоем суспензии. В этом случае параметрами, определяющими толщину керамического листа, являются вязкость состава, скорость движения основы и угол (φ), под которым основа выходит из раствора. Данный метод применяют при промышленном производстве КНТО.
Изготовление керамических листов методом раскатывания (а) и методом покрытия (б) [2] (Рис. 1)
После обрезки и температурной обработки получаются так называемые «сырые» (необожженные) керамические листы толщиной 20–200 мкм. Свойства керамических листов определяются их химическим составом, в частности, используемыми модификаторами.
К основным электрическим характеристикам керамики относятся относительная диэлектрическая проницаемость материала εr и тангенс угла диэлектрических потерь tgδ, температурным — линейный коэффициент теплового расширения (ЛКТР) и теплопроводность, механическим — модуль Юнга и прочность на изгиб. В таблице 1 представлены характеристики керамики с низкой температурой обжига от ведущих мировых производителей в сравнении с наиболее популярными материалами подложек традиционных гибридных ИС СВЧ.

Технологический процесс изготовления многослойных структур на основе готовых листов КНТО состоит из нескольких этапов (рис. 2).
Технологический процесс изготовления многослойных ИС на КНТО (Рис. 2)
Вначале листы нарезаются в размер при помощи резака или лазерного луча умеренной мощности, чтобы предотвратить преждевременный обжиг КНТО. Некоторые материалы (например, DuPont Green Tape) перед проведением последующих технологических операций требуют предварительной просушки.
Затем механическим способом или лазером в листах пробиваются отверстия для межслойных соединений. Минимально возможный диаметр отверстий зависит от способа пробивки и вязкости проводящей пасты, которая должна полностью заполнять отверстие для обеспечения надежного межслойного соединения. При механической пробивке минимальный диаметр отверстий составляет около 100 мкм, при пробивке лазером — до 25 мкм, и в любом случае он должен превышать толщину керамического листа. После пробивки производится заполнение отверстий проводящей пастой через трафареты из нержавеющей стали толщиной 150–200 мкм. Для нанесения пасты применяется ракель или специальный экструзионный пресс с давлением в 4–4,5 бар.
На следующем этапе на керамические листы методом трафаретной печати наносится рисунок топологии проводящих слоев ИС. Минимально реализуемые значения ширины проводников и расстояний между ними ограничены разрешающей способностью трафаретной печати и составляют около 100 мкм и 100 мкм соответственно. Реализация более узких проводников требует применения специальных методов, усложняющих технологический процесс. В настоящее время эти методы используются для создания экспериментальных устройств и пока не получили распространения в промышленном масштабе.
К таким перспективным методам формирования рисунка топологии относится метод, который сочетает толстопленочную технологию с процессом фотолитографии [3]. При этом на керамический лист равномерно наносят фоточувствительную проводящую пасту (например, DuPont Ag 6453), по которой затем выполняют фотолитографию с использованием фотошаблона (рис. 3). Разрешающая способность данного метода составляет 30 мкм/30 мкм.
Использование фотолитографии для изготовления узких проводников [3] (Рис. 3)
После заполнения отверстий для межслойных соединений и нанесения проводящих слоев производится сушка в течение 5–30 мин при температуре 80–120 °С в зависимости от типа материала.
Керамические листы с нанесенным топологическим рисунком собираются в «стек», и затем под давлением сводятся вместе — ламинируются. Существует два способа ламинирования. Первый способ — так называемое одноосное ламинирование — заключается в том, что стопка листов помещается на 10 минут под механический пресс с давлением 200 бар, разогретый до 70 °С. Данный способ не подходит для многослойных структур, в которых предполагается наличие полостей, вскрытых окон и т. д. Основной проблемой одноосного ламинирования является «растекание» керамики на краях. Это приводит к изменению толщины отдельных участков каждого листа, что в ряде случаев оказывается критичным, особенно для СВЧ-применений.
Второй способ — изостатическое ламинирование. Стопка листов в вакууме упаковывается в фольгу и подвергается давлению в 350 бар в камере с горячей водой. Температура и время выдержки примерно такие же, как и в случае одноосного ламинирования. При этом способе удается добиться меньших деформаций керамических листов по сравнению с одноосным ламинированием.
На заключительном этапе ламинированный стек из керамических листов помещается в печь, где листы спекаются между собой в процессе обжига. Характерный температурный профиль обжига КНТО структур представлен на рис. 4.
Температурный профиль обжига КНТО (на примере DuPont GreenTape 943) (Рис. 4)

Рис. 4. Температурный профиль обжига КНТО (на примере DuPont GreenTape 943)
Этапы I, III и V на графике температурного профиля соответствуют периодам нагревания и охлаждения керамики, этап II предназначен для выгорания органических составляющих, а этап IV — это непосредственно процесс спекания слоев керамики, когда происходит формирование единой структуры. Скорости нагрева и охлаждения, а также максимальные температуры и время выдержки на каждом этапе могут варьироваться для разных типов керамики. Это связано с отличиями в химическом составе КНТО различных производителей. Максимальная температура, при которой производится обжиг (800–900 °C), не превышает температуры плавления большинства металлов. Отсюда происходит термин — «керамика с низкой температурой обжига».
Сравнительно низкая температура обжига позволяет использовать проводящие пасты на основе металлов с высокой удельной электропроводностью (Ag, Au) и обеспечить тем самым малые потери в СВЧ-диапазоне. Типовые параметры проводящих паст, совместимых с основными системами КНТО, приведены в таблице 2.

В процессе обжига в керамических листах выгорают связующие компоненты, вследствие чего многослойная структура дает усадку в среднем на 15–20%, в общем случае неодинаковую по разным направлениям.
Из-за усадки изменяются геометрические размеры элементов ИС, толщина диэлектрических слоев и т. д. Проектирование многослойных ИС СВЧ должно вестись с учетом коэффициентов усадки, которые приводятся производителем КНТО в техническом паспорте материала. В последнее время появились диэлектрические материалы с нулевой усадкой в плоскости листа, что позволяет реализовывать компоненты с большей точностью. Тем не менее усадка керамики в вертикальном направлении остается пока неразрешимой проблемой.
После процесса обжига получается многослойная ИС, представляющая собой совокупность требуемого числа диэлектрических слоев и размещенных между ними плоских токонесущих проводников заданной топологии. На завершающем этапе на полученную ИС могут монтироваться навесные элементы: активные СВЧ-компоненты, антенны, микроконтроллеры и др.
Элементная база многослойных ИС СВЧ на КНТО
В однослойных гибридных ИС СВЧ основную часть площади подложки занимают пассивные компоненты. Одним из основных преимуществ многослойных ИС является очень высокая плотность компоновки пассивных компонентов за счет их размещения в нескольких слоях КНТО. Благодаря увеличению степени интеграции можно значительно уменьшить габариты СВЧ-устройств.
Технология КНТО предоставляет возможности для реализации пассивных компонентов в виде отрезков линий передачи (элементов с распределенными параметрами) и квазисосредоточенных LC-элементов. Квазисосредоточенными принято называть элементы, геометрические размеры которых меньше 1/8 длины волны в линии.
Как и в планарных (однослойных) ИС СВЧ, в многослойных структурах могут использоваться отрезки полосковых, микрополосковых и копланарных линий передачи. На практике наиболее часто применяется симметричная полосковая линия передачи (рис. 5а). Наличие экранов сверху и снизу структуры исключает потребность в дополнительном корпусировании устройства.
Симметричная полосковая линия передачи (а) и связанные полосковые линии с боковой (б) и лицевой (в) связью (Рис. 5)

Рис. 5. Симметричная полосковая линия передачи (а) и связанные полосковые линии с боковой (б) и лицевой (в) связью
В отличие от планарных ИС СВЧ, размещение элементов в нескольких слоях позволяет реализовывать связанные линии передачи не с боковой (рис. 5б), а с более сильной лицевой связью (рис. 5в), предоставляя тем самым дополнительную степень свободы, необходимую для создания направленных ответвителей с сильной связью иширокополосных фильтров.
Преимуществом элементов с распределенными параметрами — отрезков линий передачи, шлейфов, резонаторов и т. д. является сравнительно высокая добротность. Главный недостаток — значительные габариты устройств, выполненных на таких элементах, которые тем больше, чем ниже рабочая частота.
Поэтому для нижней части СВЧ-диапазона (1–5 ГГц) целесообразно реализовывать устройства на квазисосредоточенных LC-элементах, что позволяет обеспечить малые габариты устройств даже при использовании КНТО с невысокой диэлектрической проницаемостью (εr = 7–10). Еще одним преимуществом таких устройств является отсутствие паразитных резонансов высших гармоник, которые характерны для устройств на элементах с распределенными параметрами.
Квазисосредоточенные емкостные элементы выполняются в виде плоскопараллельных (рис. 6а) или встречно-штыревых конденсаторов. Встречно-штыревые конденсаторы могут быть однослойными (рис. 6б) или многослойными (рис. 6в).
Квазисосредоточенные емкостные элементы многослойных ИС на КНТО (Рис. 6)

Рис. 6. Квазисосредоточенные емкостные элементы многослойных ИС на КНТО
Последовательно включенные емкостные элементы элементарно реализуются посредством размещения электродов плоскопараллельного конденсатора в разных слоях многослойной керамической структуры. Для обеспечения параллельного включения емкости в качестве одного из электродов конденсатора выступает заземленный экран. Диапазон номиналов емкости, реализуемой с помощью плоскопараллельных конденсаторов, достаточно велик: 0,1–15 пФ.
Однослойные встречно-штыревые конденсаторы используются преимущественно для реализации последовательных емкостей номиналом до 2 пФ. Их недостатком является достаточно большая площадь, необходимая для размещения электродов конденсатора в одном слое.
Для реализации больших значений емкости целесообразно использовать многослойные встречно-штыревые конденсаторы, которые являются комбинацией первых двух типов: разнополярные электроды конденсатора расположены в разных слоях и перекрываются друг с другом, образуя параллельное соединение из нескольких плоскопараллельных конденсаторов (рис. 6в). Для соединения между собой электродов одинаковой полярности используются межслойные соединения. Номинал многослойных встречно-штыревых конденсаторов может достигать 40–50 пФ. С их помощью обычно реализуются блокировочные емкости цепей смещения и другие емкостные элементы больших номиналов.
Обычно в качестве диэлектрика, заполняющего конденсатор, используются непосредственно диэлектрические слои КНТО. В то же время существует возможность включения в отдельные керамические слои многослойной структуры диэлектрических вставок из материалов с более высокой диэлектрической проницаемостью [4, 5]. Для этого в керамических листах делают отверстия, в которые вкладывают диэлектрические вставки (шайбы) (рис. 7). Таким способом изготавливают, например, малогабаритные конденсаторы большой емкости.

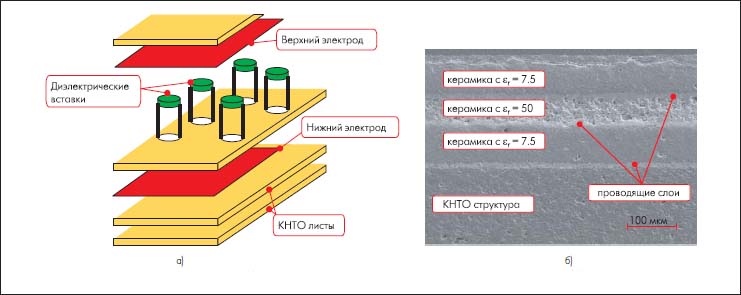

Установка диэлектрических вставок в конденсатор (а) и поперечное сечение многослойной структуры с диэлектрической вставкой (б) [4, 5] (Рис. 7)
![Установка диэлектрических вставок в конденсатор (а) и поперечное сечение многослойной структуры с диэлектрической вставкой (б) [4, 5]](https://kit-e.ru/wp-content/uploads/190p7.jpg)
Рис. 7. Установка диэлектрических вставок в конденсатор (а) и поперечное сечение многослойной структуры с диэлектрической вставкой (б) [4, 5]
Заполнение конденсатора сегнетоэлектрическим материалом, у которого диэлектрическая проницаемость меняется в зависимости от приложенного напряжения, позволяет управлять емкостью конденсатора. Сегнетоэлектрическая керамика, представляющая собой твердый раствор титаната бария-стронция (BaхSr1-хTiO3), хорошо согласуется по своим температурным и механическим параметрам со слоями КНТО. На основе таких конденсаторов с переменной емкостью можно создавать интегральные электрически управляемые СВЧ-устройства: перестраиваемые фильтры, фазовращатели для фазированных антенных решеток и т. д. [6, 7].
Возможность совместного использования распределенных и квазисосредоточенных элементов в составе одной ИС, выполненной на КНТО, хорошо иллюстрирует конструкция полосно-пропускающего фильтра, предложенная в одной из работ по данной теме [8]. Гребенчатый фильтр, состоящий из пары связанных микрополосковых резонаторов, заземленных с одного конца и нагруженных на квазисосредоточенные встречно-штыревые конденсаторы с другого (рис. 8а), был реализован в четырех слоях КНТО DuPont Green Tape 951 толщиной 100 мкм (рис. 8б). Микрополосковые резонаторы расположены в верхнем слое, а электроды встречно-штыревых конденсаторов размещены в трех слоях в глубину структуры. Нижний слой занимает заземленный экран. Габариты ИС-фильтра составляют 2,7×2,03 мм2. Измеренные амплитудно-частотные характеристики устройства — коэффициент передачи (S21) и коэффициент отражения (S11) — приведены на рис. 8в.

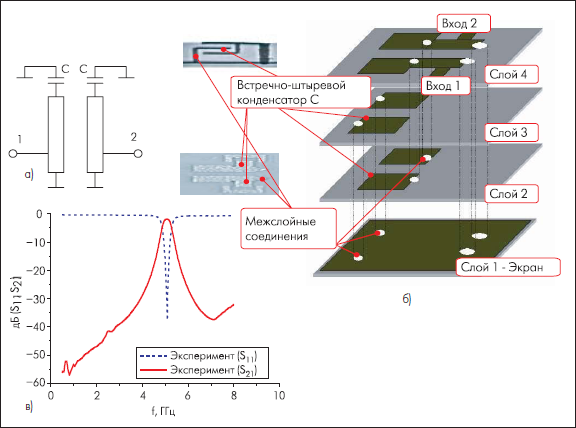

Эквивалентная схема (а) топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра, выполненного на КНТО [8] (Рис. 8)
![Эквивалентная схема (а) топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра, выполненного на КНТО [8]](https://kit-e.ru/wp-content/uploads/190p8.png)
Рис. 8. Эквивалентная схема (а) топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра, выполненного на КНТО [8]
Квазисосредоточенные индуктивные элементы выполняются в виде отрезков линий передачи, входной импеданс которых носит индуктивный характер.
В простейшем случае индуктивность представляет собой прямой отрезок линии передачи (рис. 9а). Такие элементы используют для реализации высокодобротных индуктивностей небольших номиналов (до 2 нГн). С целью эффективного использования площади подложки отрезкам линии придают форму петли (рис. 9б) или меандра (рис. 9в).

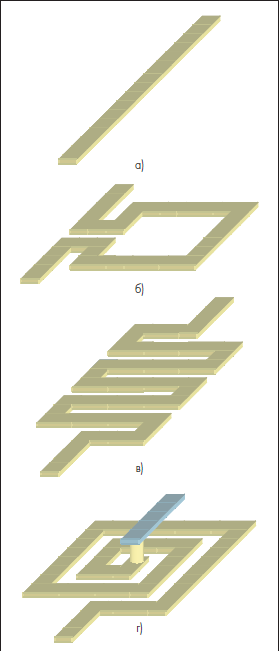

Квазисосредоточенные индуктивные элементы многослойных ИС на КНТО (Рис. 9)


Рис. 9. Квазисосредоточенные индуктивные элементы многослойных ИС на КНТО
Спиральная индуктивность (рис. 9г) позволяет получить большие по сравнению с петлевой и меандровой реализациями номиналы за счет положительной взаимной индуктивности между витками. Это связано с тем, что в спиральной индуктивности направление тока одинаково для всех витков, в то время как в соседних проводниках меандровой или петлевой индуктивности ток течет в противоположных направлениях, вследствие чего взаимная индуктивность отрицательна. Номинал спиральных индуктивностей может достигать 50 нГн в зависимости от геометрии структуры: количества витков, ширины полосковых проводников и расстояний между ними.
В многослойных ИС на основе КНТО также возможна реализация трехмерных индуктивных элементов, расположенных в нескольких слоях, — так называемых «стековых» и «соленоидных» индуктивностей.
«Стековая» индуктивность представляет собой комбинацию из нескольких спиральных индуктивностей, расположенных друг над другом в разных слоях и соединенных при помощи межслойных соединений [9]. В простейшем случае одновитковых спиралей «стековая» индуктивность приобретает вид, показанный на рис. 9д. За счет магнитной связи между витками, расположенными друг над другом, «стековая» индуктивность позволяет получить большие номиналы и высокую добротность при малой занимаемой площади.
Другой вариант многослойного индуктивного элемента — «соленоидная» индуктивность (рис. 9е) — представляет собой пространственную спираль, витки которой перпендикулярны слоям керамики. Подобная конструкция позволяет реализовывать наибольшие значения номиналов индуктивности (до 200 нГн) при высокой добротности. Недостатком «соленоидной» индуктивности является сложность реализации.
Квазисосредоточенные индуктивные элементы могут быть включены как последовательно, так и параллельно. Для обеспечения параллельного включения индуктивного элемента один его конец соединяется с заземленным экраном посредством межслойного соединения.
Разные способы соединения квазисосредоточенных индуктивных и емкостных элементов позволяют реализовывать колебательные контуры различных типов.
На рис. 10 показан пример реализации на КНТО трехзвенного полоснопропускающего СВЧ-фильтра на квазисосредоточенных LC-элементах [10]. Эквивалентная схема устройства представлена на рис. 10а. ИС фильтра выполнена на основе КНТО DuPont Green Tape 951 и имеет размеры 25×10 мм2. В составе фильтра используются плоскопараллельные конденсаторы, электроды которых располагаются в трех слоях и петлевые индуктивные элементы (рис. 10б). Измеренные амплитудно-частотные характеристики устройства приведены на рис. 10в.
Эквивалентная схема (а), топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра для систем телекоммуникаций, выполненного на КНТО [10] (Рис. 10)
![Эквивалентная схема (а), топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра для систем телекоммуникаций, выполненного на КНТО [10]](https://kit-e.ru/wp-content/uploads/190p10.png)
Рис. 10. Эквивалентная схема (а), топология (б) и характеристики (в) полосно-пропускающего СВЧ-фильтра для систем телекоммуникаций, выполненного на КНТО [10]
Многослойные ИС на КНТО могут содержать дискретные навесные резистивные элементы или выполняемые по толстопленочной технологии интегральные резисторы, для изготовления которых применяются специальные пасты на основе металлов с высоким удельным сопротивлением. Поверхностно-монтируемые резисторы, как правило, имеют большой номинал. Резисторы малого номинала (до 100 Ом) предпочтительнее делать интегральными. Преимущество интегральных резисторов состоит в том, что они могут не только располагаться на поверхности ИС, но и быть встроенными между слоями керамики как обычные слои металлизации.
При необходимости пленочные резисторы могут быть подвергнуты коррекции путем лазерной подгонки. Подгонка встроенных резисторов осуществляется через специальные окна, которые для этой цели вырезают в керамических листах над резистором.
Помимо резисторов на изготовленную многослойную ИС СВЧ могут устанавливаться другие навесные компоненты, среди которых пассивные и активные СВЧ-компоненты и ИС, микроэлектромеханические системы, антенны, микропроцессоры и т. п. Технология КНТО поддерживает различные способы установки и коммутации навесных компонентов: пайку, сварку, «флип-чип» (flip chip), технологию поверхностного монтажа, BGA и др.
Навесные компоненты могут располагаться как непосредственно на поверхности многослойной структуры (рис. 11а), так и в специальных полостях, сформированных в керамической структуре (рис. 11б) [11].
Размещение монолитно-интегральной схемы СВЧ-усилителя на поверхности многослойной ИС на КНТО (а) и в специально сформированной полости (б) [11] (Рис. 11)
![Размещение монолитно-интегральной схемы СВЧ-усилителя на поверхности многослойной ИС на КНТО (а) и в специально сформированной полости (б) [11]](https://kit-e.ru/wp-content/uploads/190p11.png)
Рис. 11. Размещение монолитно-интегральной схемы СВЧ-усилителя на поверхности многослойной ИС на КНТО (а) и в специально сформированной полости (б) [11]
Итак, подведем некоторые итоги. Изготовление пассивных ИС СВЧ-диапазона в виде многослойных структур на основе КНТО обеспечивает малые габариты и низкую себестоимость СВЧ-устройств. Технология многослойных ИС на КНТО обладает широким спектром возможностей как по реализации элементов внутри многослойной структуры, так и по интеграции с компонентами, изготовленными с применением других технологий (рис. 12).
Возможности, предоставляемые технологией КНТО для создания многослойных ИС СВЧ (Рис. 12)

Рис. 12. Возможности, предоставляемые технологией КНТО для создания многослойных ИС СВЧ
Многослойные ИС СВЧ имеют развитую элементную базу, которая включает элементы с распределенными параметрами, использующиеся в традиционных (однослойных) гибридных ИС СВЧ, а также квазисосредоточенные RLC-элементы, которые могут выполняться в одном или нескольких слоях. Многослойная керамическая структура с размещенными внутри элементами пассивной ИС СВЧ может выступать в роли подложки, на которую монтируются другие, в том числе активные, элементы СВЧ-тракта, преобразователь частоты (смеситель) и отдельные схемы цифровой обработки сигналов. Это позволяет создавать малогабаритные многофункциональные приемопередающие модули для средств беспроводной и мобильной связи, выполненные на единой подложке.
- Scrantom C. Q., Lawson J. C. LTCC technology: where we are and where we are going — II. Proc. of IEEE MTT-S International Symposium for Wireless Applications. 1999.
- Cahn R. W., HaasenP., Kramer E. J. Materials science and technology. A comprehensive treatment, New York: VCH Publishers Inc. 1996. Vol. 17A, Processing of ceramics.
- Perrone R., Thust H., Drьe K.-H. Progress in the Integration of Planar and 3D Coils on LTCC by using Photoimageable Inks, Advanced Microelectronics. 2005.
- Delaney K., Barrett J., Barton J., Doyle R. Characterization and performance prediction for integral capacitors in low temperature cofired ceramic technology // IEEE Transactions on Advanced Packaging. 1999. Vol. 22.
- Wahlers R., Feingold A. H., Heinz M. Lead Free, Zero Shrink, Substrate Bonded LTCC System. Proc. of 36th International Symposium on Microelectronics. 2003.
- Deleniv A., Hu T., Jantunen H., Leppдvuori S., Gevorgian S. Tunable Ferroelectric Components in LTCC Technology. IEEE MTT-S International Microwave Symposium Digest. 2003. Vol. 3.
- Hu T., Jantunen H., Leppдvuori S., Deleniv A., Gevorgian S. Electric-field-controlled permittivity ferroelectric composition for microwave LTCC modules // Journal of the American Ceramic Society. 2004. Vol. 87[4].
- Lim O.-K., Kim Y.-J., Lee S.-S.. A Compact Integrated Combline Band Pass Filter using LTCC Technology for C-band Wireless Applications. Proc. of 33rd European Microwave Conference. 2003. Vol. 1.
- Bahl I. Lumped Elements for RF and microwave circuits. Norwood, MA: Artech House. 2003.
- Kondratiev V., Loscot E., Vendik I., Jakku E., Leppдvuori S. Miniaturized LTCC filter on lumped elements for wireless communications. Proc. of 12th International Conference on Wireless Communications. 2000. Vol. 1.
- Heijningen M.van, Gauthier G. Low-cost Millimeter-wave transceiver module using SMD packaged MMICs. Proc. of 34th European Microwave Conference, 2004. Vol. 3.
